مع مجرفة معجزة لا يعرفها الكثير من الناس، ولكنها مطلوبة بين البستانيين المتحمسين. تتكون الأداة من شوكتين من جزأين. أثناء التشغيل، يقوم الجزء المتحرك برفع التربة بأسنانه ويرخيها على مسامير الجزء الثابت. الآن سوف ننظر إلى ما تبدو عليه مجرفة "تورنادو" المعجزة، بالإضافة إلى آلة التعشيب اليدوية من هذه الشركة.
التعرف على الأداة
إذا كان لدى شخص ما في المنزل مجرفة Mole أو Plowman المعجزة بالفعل، فيمكنك أن ترى أن تصميم Tornado لا يختلف عمليًا. تنتج الشركة الكثير من المعدات المختلفة للأعمال المنزلية. يتم استخدام المجرفة والفلاحة اليدوية لتفكيك التربة وإزالة جذور الأعشاب الضارة.
تعمل مجرفة تورنادو على تقليل الجهد المطلوب لحفر التربة بمقدار 10 مرات. في هذا الصدد، هناك توتر أقل في عضلات أسفل الظهر. يتم تحقيق ذلك بسبب حقيقة أنه عند رفع الأرض، يجب توجيه القوة إلى الأسفل، وليس إلى الأعلى، كما يحدث مع مجرفة الحربة. لقد كانت هذه الأداة موضع تقدير من قبل كبار السن منذ فترة طويلة، والآن أصبحت شعبية بين جيل الشباب من البستانيين.
تتيح لك الأداة المعجزة تورنادو تخفيف التربة الصلبة أو الجافة حتى عمق 23 سم، وفي تمريرة واحدة تحصل على سرير جاهز بعرض حوالي 50 سم، ولكن ليس أكثر. هذه النتائج ترجع إلى محدودية الجزء العامل من المجرفة.إذا كنت بحاجة إلى سرير أكبر أو كنت تقوم بحفر حديقتك، فاستخدم الكسارة لتمرير العدد المطلوب من الشرائط.
بالإضافة إلى تخفيف التربة، تعمل الشوكات على سحب جذور الأعشاب الضارة إلى السطح. علاوة على ذلك، فإن الأسنان لا تقطعها إلى قطع، بل تستخرجها كاملة، مما يمنع النباتات من التكاثر في الحديقة.
تتكون أداة تورنادو المعجزة من ثلاثة أجزاء رئيسية: شوكات العمل، وإطار ثابت مع شوكات، ومصد خلفي وأمامي، ومقبض. الأداة سهلة الفك والتركيب. عند تفكيكها، تكون المجرفة مضغوطة. يمكنك اصطحابها معك إلى دارشا في حقيبتك. في حالة حدوث عطل، يمكنك شراء قطعة غيار من مركز الخدمة أو تصنيعها بنفسك.
تشغيل مجرفة تورنادو المعجزة

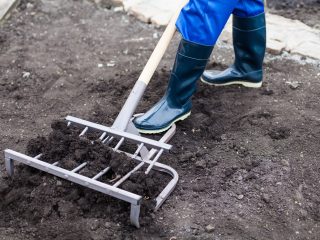

لا تحتاج إلى الكثير من الخبرة لاستخدام مجرفة تورنادو. وحدة العمل الرئيسية عبارة عن إطار فولاذي مع شوكات متحركة. تقع أسنان كلا العنصرين مقابل بعضها البعض. عندما تتقارب دبابيس الشوكات القادمة، يتم سحق التربة عليها إلى قطع صغيرة.

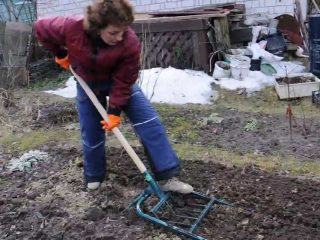

تحتاج إلى البدء في حفر التربة بمجرفة عن طريق وضع القصاصات عموديًا. في هذا الوضع، تلتصق أسنان شوكة العمل بالأرض. بالطبع، للقيام بذلك، يحتاجون إلى المساعدة من خلال الضغط على أقدامهم حتى تلمس عارضة دعامة الظهر الأرض. بعد ذلك، كل ما تبقى هو سحب المقبض نحوك، والضغط عليه تدريجيًا. عند الاستراحة على المصد الخلفي، سترتفع شوكات العمل للأعلى، لترفع طبقة من الأرض وتدمرها على أسنان العداد الموجودة على الإطار الثابت. بعد ذلك، يتم نقل المجرفة مرة أخرى إلى منطقة جديدة ويتم تكرار الإجراءات.
الأطباء عن المجرفة المعجزة
اكتسبت مجرفة تورنادو شعبية منذ فترة طويلة بين سكان الصيف. ومن المثير للاهتمام أن العديد من الأطباء يتحدثون أيضًا بشكل إيجابي عن هذه الأداة. تذكر كيف تحفر التربة بمجرفة الحربة. بالإضافة إلى جهد الساقين، يتم وضع حمولة كبيرة على العمود الفقري ومفصل الورك. هذا غير مقبول بشكل خاص للأشخاص الذين يعانون من الجنف وأمراض أخرى مماثلة. لا تتطلب المجرفة المعجزة من الإنسان أن ينحني إلى الأرض ويرفع التربة ليقلبها. يكفي إمالة المقبض نحوك بينما يظل ظهرك مستقيماً.
وفي الفيديو يتحدث الأطباء عن المجرفة المعجزة:
لماذا يستحق استبدال مجرفة الحربة بإعصار؟
والآن، كملخص، دعونا نلقي نظرة على سبب ضرورة استبدال أداة الحربة بأداة تورنادو:
- تزيد سرعة تفكك التربة إلى 2 فدان في ساعة واحدة؛
- يمكن لكبار السن والنساء والمراهقين تشغيل الأداة؛
- الكسارة المصنوعة في المصنع خفيفة الوزن للغاية، مما يجعل من السهل حملها في جميع أنحاء الحديقة؛
- تعمل الشوكات على إزالة جذور الأعشاب الضارة بشكل فعال دون تقطيعها إلى قطع؛
- يمكن استخدام الكسارة للعمل في الأماكن التي يصعب الوصول إليها.
هناك العديد من المزايا التي يمكن سردها، ولكن من المهم أن نأخذ في الاعتبار الميزة الرئيسية للإعصار على مجرفة الحربة: الكسارة تقلل الحمل على العمود الفقري بمقدار 10 مرات وتسهل العمل في الحديقة.
المزارع تورنادو
بالإضافة إلى المجرفة المعجزة، تنتج شركة Tornado أيضًا كسارة مثيرة للاهتمام - آلة التعشيب اليدوية. يتكون من قضيب مركزي. يوجد في أحد طرفيه مقبض على شكل حرف T، وفي الطرف الآخر توجد أسنان حادة تدور عكس اتجاه عقارب الساعة. جميع العناصر متصلة بالمسامير.
تم تصميم آلة التعشيب لتفكيك التربة إلى عمق 20 سم.الأداة ملائمة للعمل حول الأشجار وتحت أغصان الشجيرات ويمكنك حتى حفر ثقوب لزراعة النباتات. الأسنان الملفوفة بشكل حلزوني تسحب جذور الأعشاب الضارة من الأرض بشكل مثالي. قام سكان الصيف بتكييف آلة التعشيب لتهوية العشب وجمع الأوراق الجافة والعشب.
يمكن تعديل طول آلة التعشيب تورنادو حسب ارتفاع العامل. ولهذا الغرض، فكرت الشركة المصنعة في تصميم قضيب مركزي قابل للتعديل. يحتوي الأنبوب على سلسلة من الثقوب. كل ما عليك فعله هو اختيار واحد منهم وإصلاح الشريط.
قبل البدء في العمل يتم وضع المحراث بأسنانه على الأرض. بعد ذلك، يتم إمالة المقبض إلى اليسار، وبعد ذلك يتم إجراء حركة دورانية في اتجاه عقارب الساعة. تغوص الأسنان الحادة بسهولة في التربة وتخففها وتلف الجذور الشعبية. دون إعادة المقبض للخلف، تتم إزالة آلة التعشيب من الأرض، وبعد ذلك يتم نقلها إلى مكان جديد، حيث تتكرر العملية مرة أخرى.
التعليقات
والآن حان الوقت لقراءة مراجعات الأشخاص الذين عملوا مع هذه الكسارات لفترة طويلة.
